Animation Radio jSh.Radio

+33(0)2 98 063 587

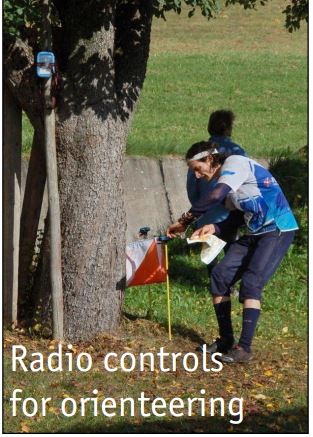

jSh.Radio est un système de transmission des temps intermédiaires des postes de course d’orientation vers l’aire d’arrivée grâce à un réseau radio auto-configurant.

La fréquence est de 869,525 MHz, sur la bande « SRD », fréquence utilisable sans licence dans tous les pays de l’Union Européenne.


Ces équipements sont compatibles avec les suites SportSoftware.

Le «jSh.Radio / Gateway» (passerelle du réseau) est connecté à l’ordinateur de l’animateur par un câble RS232 ou USB.

Les données reçues sont au format «transmission auto» de SPORTident (compatible avec OE2003/OE2010, OS, MT etc...)

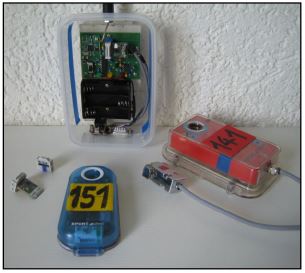

Ce «jSh.Radio / Router» (modem radio) est équipé d’un module SRR1 de SPORTident.

Il peut recevoir les informations jusqu’à 8 stations de contrôle BS8-SRR placées à une distance maximum d’environ 8 mètres.

Le «Gateway» peut gérer et être relié à un nombre illimité de «Routers».

Portées radio approximatives :

- Zone ouverte : plus de 2 kilomètres,

- Parc, arbres disperses : env. 1 km,

- Forêt ouverte : jusqu’à 500 m,

- Forêt dense : jusqu’à 250 m.

Les forêts denses et les collines atténuent beaucoup les transmissions radio. Pour passer ces obstacles, d'autres «Routers» peuvent être utilisés comme relais.

Ce «Router» a deux fonctions :

- il reçoit des données des stations de contrôle à l’aide du SRR1 de SPORTident.

- il sert de relais en retransmettant des données d’autres «Router» éloignés.

Ce «Router», sans station de contrôle, sert exclusivement de relais pour agrandir la portée du réseau. Il peut par exemple être placé au sommet d’une colline.

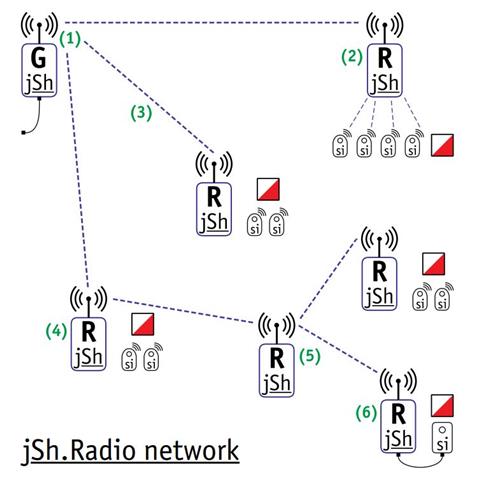

Un «Router» peut être relié avec le «Gateway» via jusqu’à 20 relais par des «Router» faisant partie du réseau. Le schéma montre 3 niveaux du relais : 6–5–4–1.

Le «Router» no. 6 est connecté avec une station BSM7-RS232 par câble.



(1)




(2)




(3)










(4)





(5)



(6)

Références:

Utilisation à

- Nérac - 47 ,CNE 2013

- CFC 2014

- Ile Oléron-17, CNE 2014
